Podrobný popis
Elektronický termostat pre nastavenie teploty zásobníka TUV s možnosťou nastavenia rozdielu zapínacej a vypínacej teploty.
Elektronický termostat ADEX TTUV sa skladá z riadiaceho modulu TTUV1, spínacieho modulu TTUV2 a teplotného snímača.
Riadiaci modul TTUV1 zabezpečuje nastavenie vypínacej teploty termostatu a diferencie (rozdiel) medzi vypínacie a zapínacie teplotou termostatu.
Na nastavenie týchto parametrov slúžia dva samostatné nastavovacie prvky.

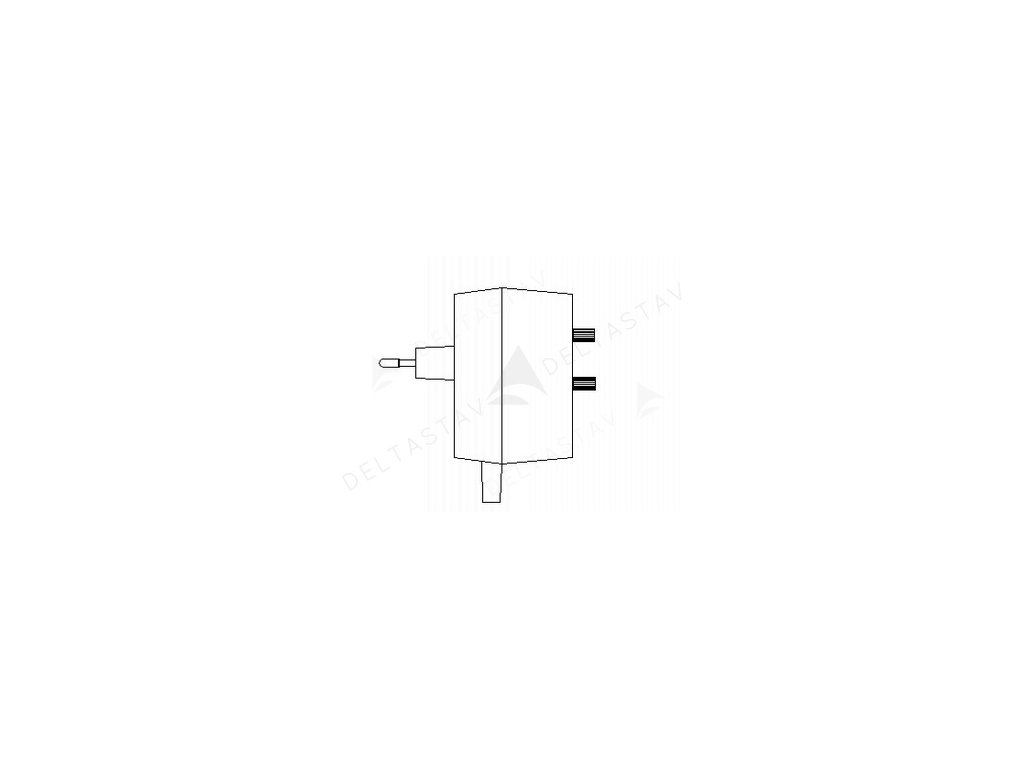

Spínací modul TTUV2 zabezpečuje napájanie termostatu TTUV a obsahuje výstupné relé s prepínacím kontaktom.
Spínací modul je vstavaný do plastovej krabičky so sieťovou vidlicou.

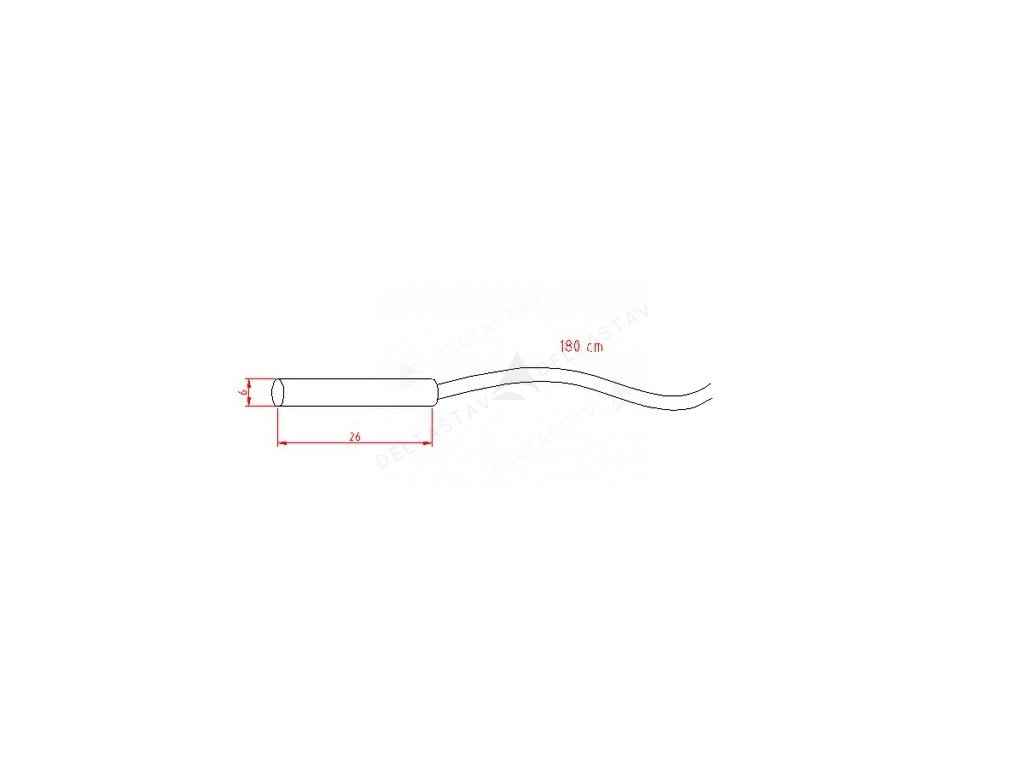

Teplotný snímač sa dodáva s prívodom 180 cm.
Technické parametre :
- napájanie 230V / 50Hz
- príkon elektroniky max. 1 VA
- rozsah nastavenia vypínacej teploty 40-90 ° C

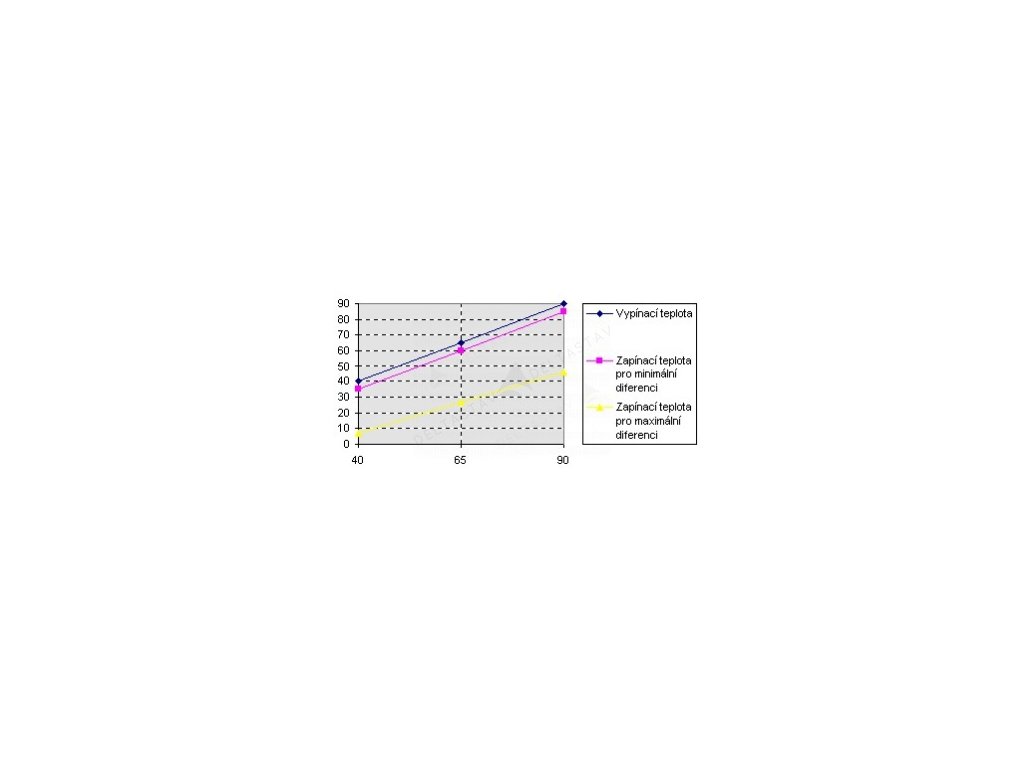

- rozsah nastavenia diferencie 5 - 40 ° C (obr.1)
- zaťažiteľnosť kontaktu relé max. 8A / 250V pre odporovú záťaž
- krytie IP 40
- elektrický predmet triedy II
- súčasťou je teplotné čidlo 1,8 m dlhé
Tento typ termostatu bol vyvinutý pre potreby nabíjania zásobníka TÚV s cieľom obmedziť frekvenciu spínania nabíjacieho zdroja - väčšinou plynového kotla.
K tomu sa využíva nastavenie rozdielu medzi zapínacie a vypínacie teplotou cca 30 ° C.
Svojou univerzálnosťou nájde termostat TTUV uplatnenie aj v rade ďalších aplikácií.
Elektronický termostat ADEX TTUV slúži na udržiavanie teploty vo zvolenom rozmedzí ovládaním zdroja tepla pomocou prepínacieho kontaktu relé.
Voľbou veľkosti rozmedzí vypínacie a zapínacie teploty možno predurčiť početnosť spínania zdroja tepla.
Vďaka prepínaciemu kontaktu relé možno nájsť aj aplikácie na chladenie alebo odvetrávanie.
Pri dosiahnutí nastavenej teploty na pripojenom snímači termostat TTUV vypne výstupné relé.
Pri poklese teploty o nastavenú diferenciu dôjde k zopnutiu výstupného relé.
-
Užívateľský manuál50 kB
Súbory
Dodatočné parametre
| Kategória: | regulácie pre čerpadlá a kotolne |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť (cca): | 0.5 kg |
